ガンプラのEXモデルシリーズより、ジオン軍駆逐モビルポッドのオッゴを作っていきましょう。
前回は武器と胴体を組んだ。
今回は胴体左右の武装アタッチメント部分や、頭部に当たるカメラユニットを作っていこう。
そろそろまた筆者の作業に記事が追いつきそうだよ。
また臨時休業ですかな。
ここ最近は順調に更新できていたのですが。
次回予定しているアーム部分の改造でだいぶ手こずっているようでね。
とりあえずその手前までは進めておこう。
作戦を再開する。
アタッチメント部分の組み立て

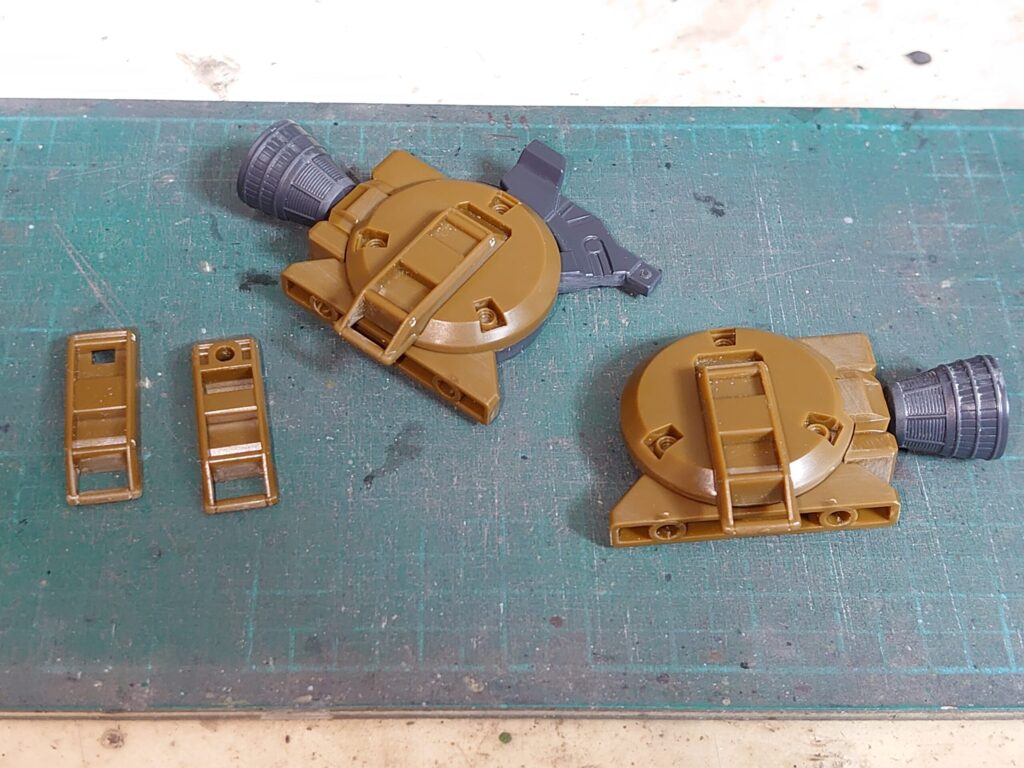

というわけでまずは胴体両側のアタッチメント部分から。
設定同様、回転することで角度がつくようになっています。
武装取り付け部分のほか、後部にはバーニアがあり下部はアームユニットとの接続部があります。

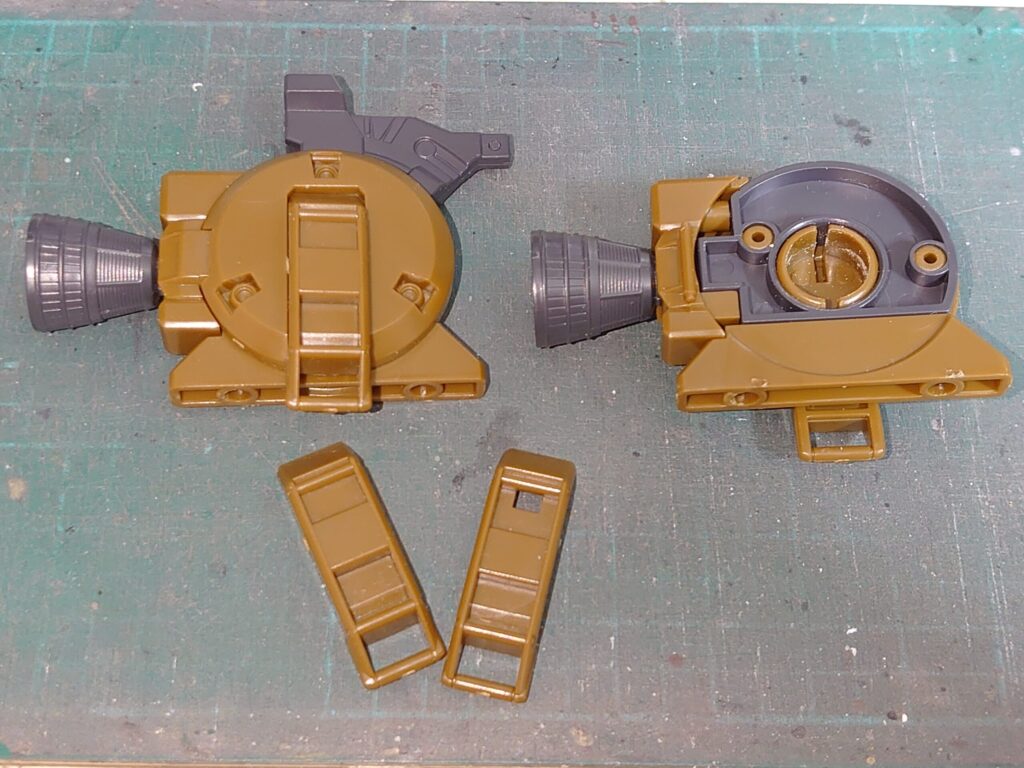

機体両側のアタッチメントは穴無しタイプと武装を取り付けられる穴有りタイプがセットされているね。
アタッチメントの後ハメ加工
仮組み段階でも少し触れたけど、右側の火器アタッチメントは真っ二つな構成。
ここにマシンガンやバズーカを挟み込む。
ただ真っ二つなので、そのままだと外見上合わせ目がちょっと目立つ気がする。
んでもそのまま合わせ目を接着して消すと、今度は武器の着脱ができなくなるよね。
参考資料にしているガンダムウェポンズの作例ではどうしていたっけ。
あちらではピストルグリップを固定するピンの部分を削り取り、後部からスライドして入れられるようにしていましたな。

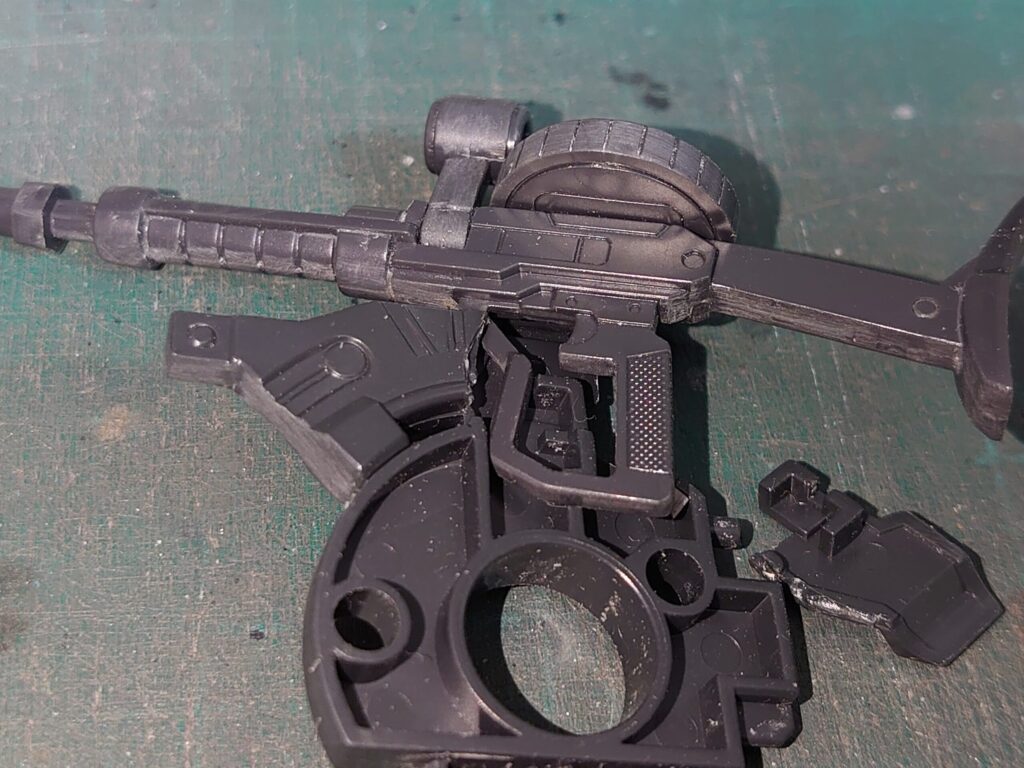

上の画像で言う、ザクマシンガンのピストルグリップが触れている辺りを切削しているようです。
今回は参考資料とは異なる案が思い浮かんだので、その筆者独自の案を使う。

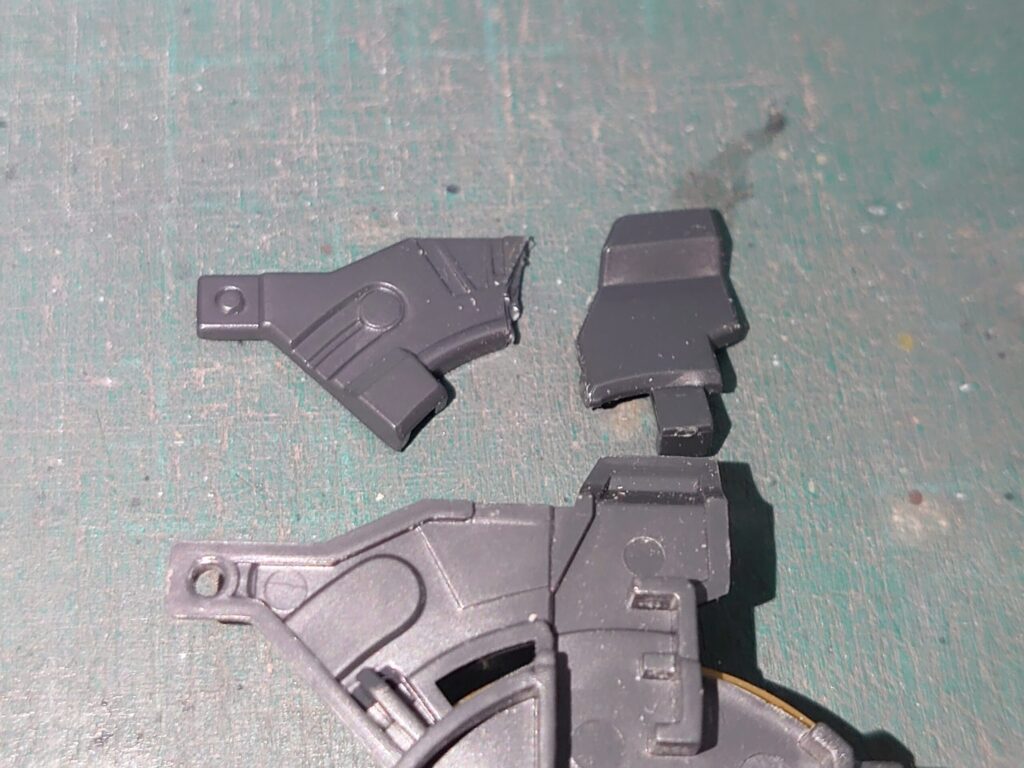

画像のように、モールドに沿って部品を分割してしまおう。
部品分割変更型の後ハメ加工だね。
スジ彫り用の道具で軽くモールドを彫った後に、エナメル溶剤を流し込んでパキッと。
分割した前半分を合わせ目消しのため接着。
後ろ半分は接着せず、着脱可能な状態にする。
これで合わせ目消しと火器の交換が両立できた。
ただ火器のグリップの前側が多少着脱時に干渉しますな。
気になるようでしたらアタッチメント側の外から見えない部分を削ってしまってもよいかと。
その他はゲート跡などの整形のみで済ませる。
ハイディティールなキットだけど、特にバーニア周りはモールドがすさまじい。
そのまま劇中から出てきたかのような出来だ。
左右アタッチメント部分は黄土色一色だけど、実際は内部がグレーなんだよね。
今回のキットは塗り分けで少し時間がかかりそうな。
カメラユニットの製作

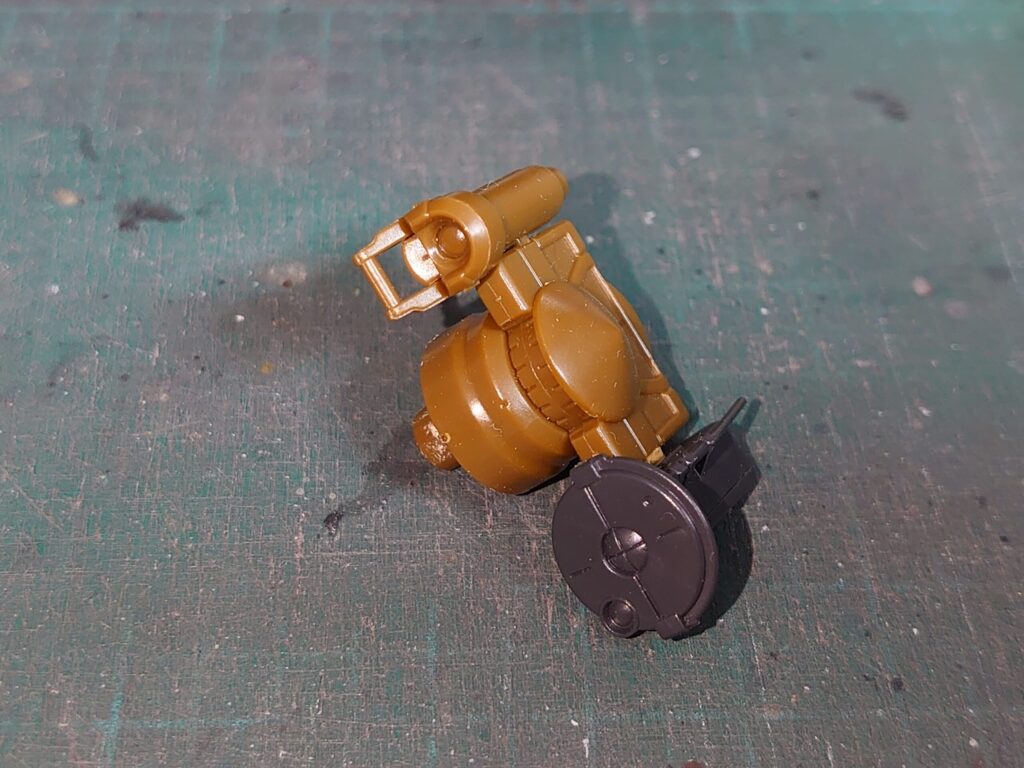

続いてカメラユニット。
ここもクリアーパーツなどは存在せず、モールドのみで済ませられていますな。
プラ軸接続で左右に回転はできるけど、目立つカメラレンズはどうにかしたいね。
いつもの筆者なら
「シルバー塗料の下地にクリアーカラー上塗り」
で済ませるけど、今回は目立つポイント。
クリアパーツ化してみよう。
カメラユニットをクリアーパーツ化する

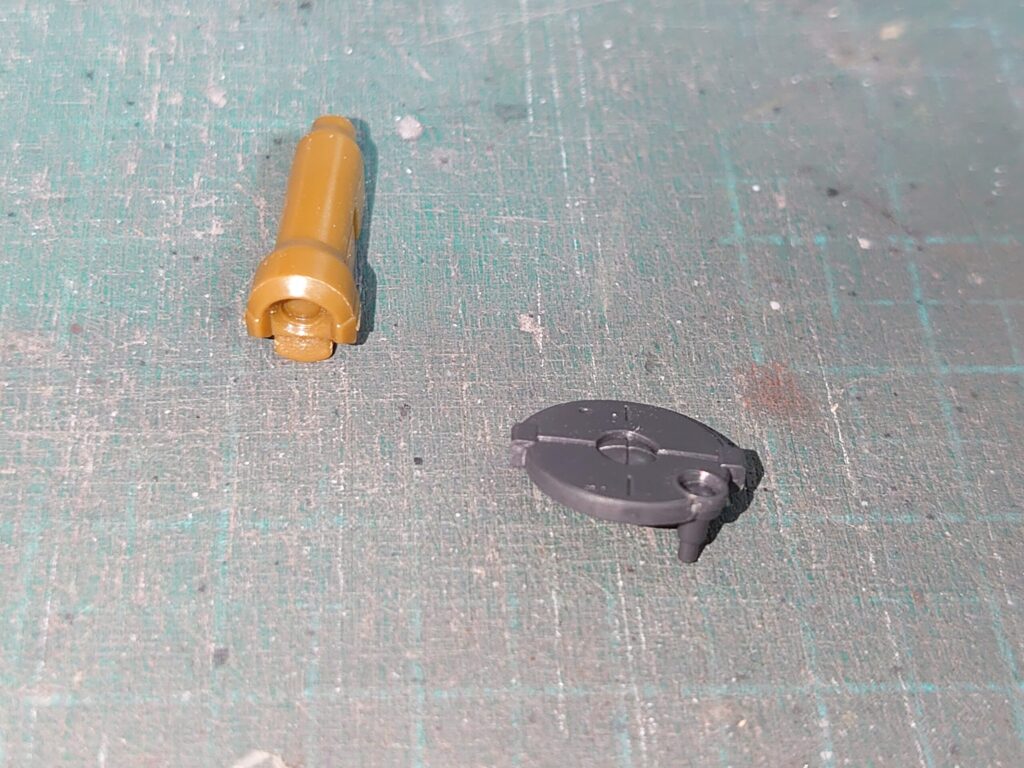

ということで問題の部品をいったん外すよ。

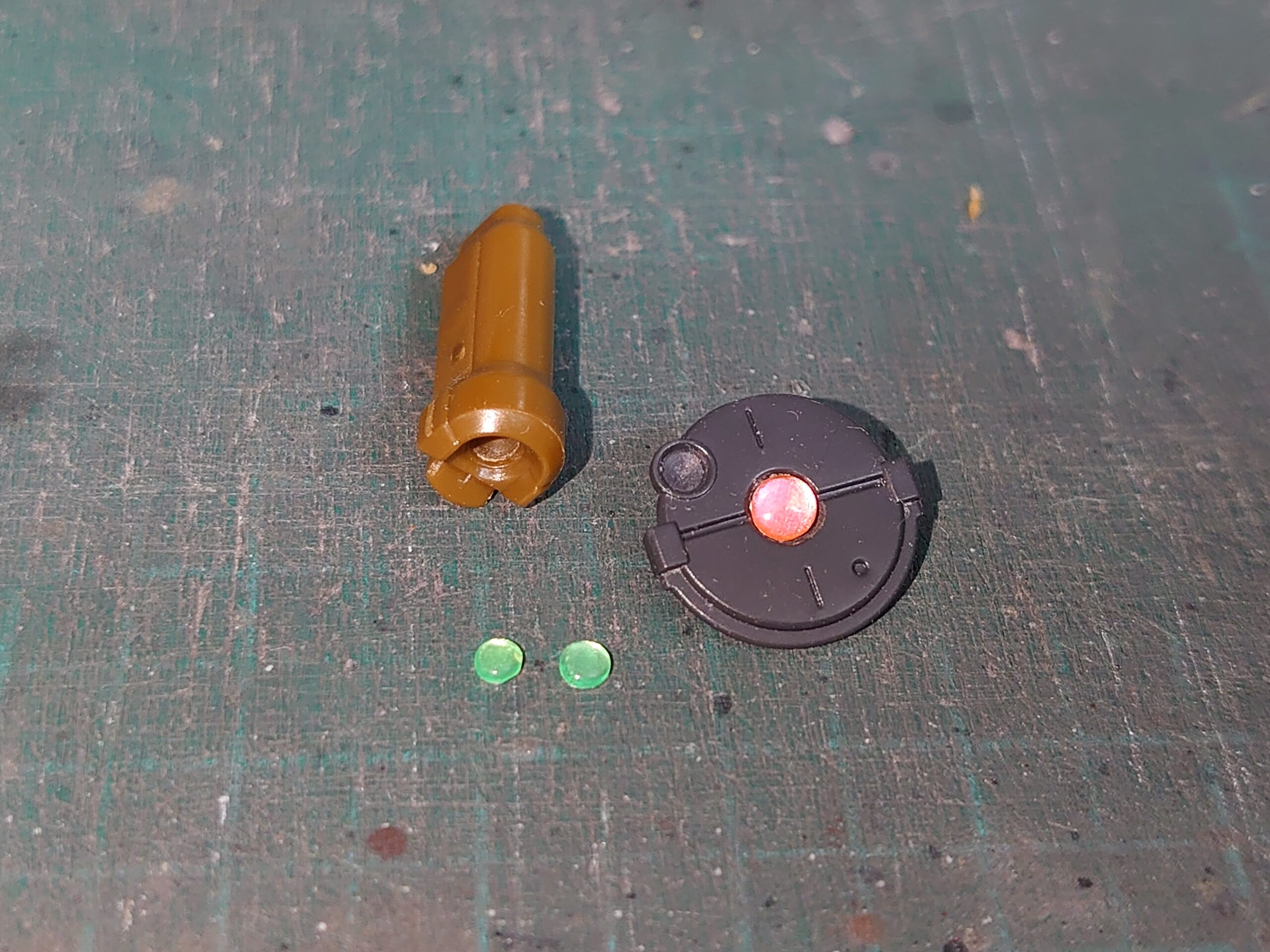

見た感じこの2パーツに3つのレンズが必要みたいだね。
黒いメインカメラに赤もしくはピンク系のものが一つ。
黒いのと黄土色のに緑系のレンズをそれぞれ1つずつ使うようですな。
元のレンズモールドはピンバイスで彫り潰し、凹みにしておく。
レンズパーツはお馴染みの、ウェーブのH・アイズ3を使用した。
- ピンク→2.8サイズ
- グリーン→2.2サイズと2.0サイズ
を用意している。
完成直前の取り付けになるので、用意だけしてチャック付きの子袋にでも入れて保管しておこう。
ピンバイスは手持ちにぴったりしたサイズのがないので、気持ち大きめの凹みを開けていますな。
2.8mm部分に3.0mmのものを使ったり……。
クリアーパーツの裏側にはアルミテープを貼るのを忘れずに。
この辺りは過去記事でも取り上げているので、そちらも参考にしてもらいたい。
真鍮線で棒部分を置き換える

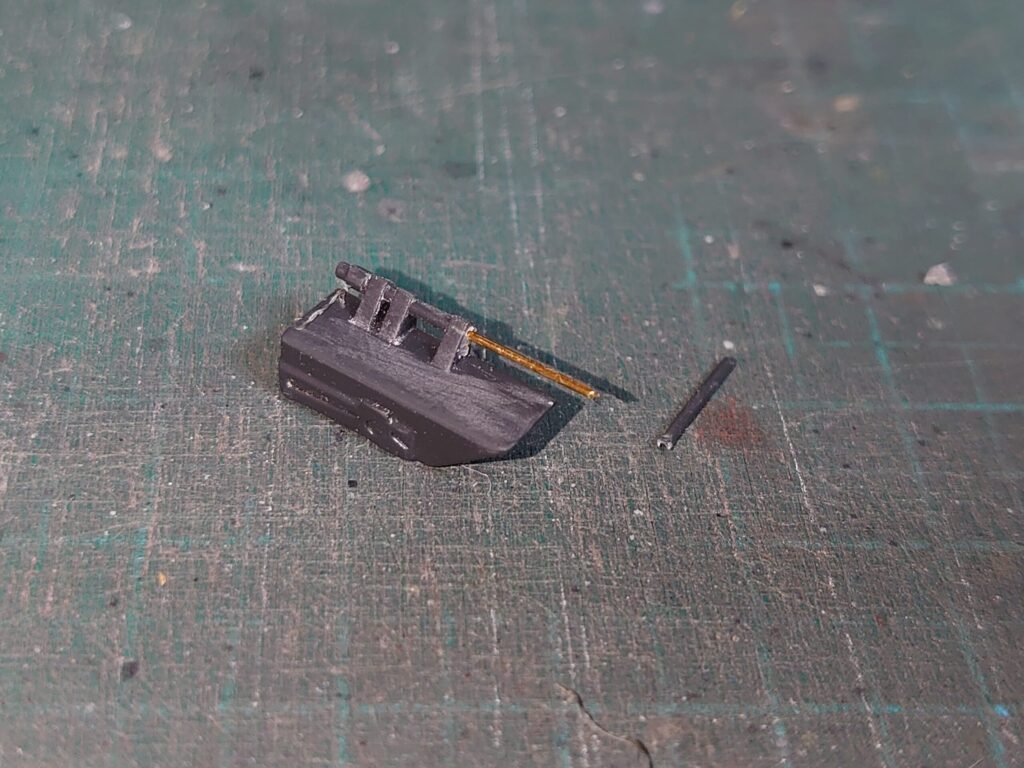

カメラユニット基部の棒部分は筆者が引っ掛けて折りそうになっていた。
今回参考にしたガンダムウェポンズに掲載されていた作例でも真鍮線に置き換えていたので、筆者もそれに倣い真鍮線に置き換えている。
- 元の棒をニッパーで切り取る
- 跡地に0.5mm径のピンバイスで凹みをつける
- ウェーブ製の真鍮線、C・ラインの0.5mm径のものを凹みに差込み接着
いった手順だ。
手で触れやすい箇所ということもあって、既に仮組み放置状態で棒の部分が白化していましたからね。
金属線はパーティングライン処理の手間が省けたり、折れにくいのが利点です。
アンテナ類は地味に折れやすい位置に飛び出ていたりするからね。
オッゴに限らず一年戦争のOVA作品機体はこういうアンテナが多いから、それらにも応用できたり。
今回の戦果

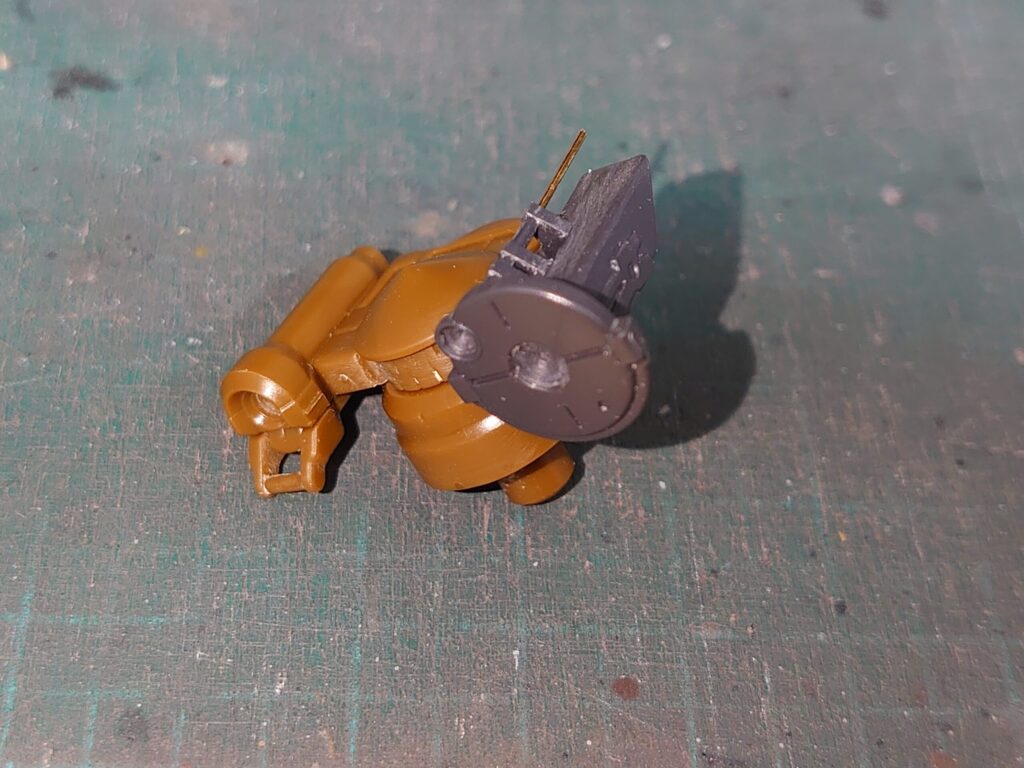

これでカメラユニットの組み立ても終了としましょう。
クリアーパーツをまだ固定していないので、あまり変化がありませんが……。
そこは完成後のお楽しみだ。
今回はここまで。
次回は筆者が一番手を加えたがっている、アームユニットの製作になるだろう。
続きは次回!
